Uniwersalność polega na tym, że można wniej wykorzystać tranzystory mocy bipolarne lub mosfet. Można wniej zastosować oddzielne zasilanie dla wzmacniacza napięcia. Posiada w sobie wskaźnik przesterowania typu CLIP, można też zastosować klasyczny układ przeciwprzeciążeniowy. Wykorzystany jest doskonały układ stopnia mocy firmy ANALOG DEVICES, całkowicie symetryczny, z prądowym bardzo płytkim ujemnym s.z. Posiada DC-SERWO dla poprawienia parametrów składowej stałoprądowej. wykorzystuje 4 pary komplementarne tranzystorów mocy w obudowach typu TO247, lub TO-3PL. Aby można było tak zredukować gabaryty zastosowano druk dwustronny i niestandardowe mocowanie tranzystorów mocy, to jest równolegle do pcb, po spodniej stronie pcb tak aby przez otwory w pcb i obudowach tranzystorów mocy można było zmontowane pcb mocować śrubami do radiatora, lub elementu pośredniczącego, co daje duże możliwości zaaplikowania go nowej konstrukcji lub wymiany stopni mocy w modernizacji posiadanego wzmacniacza. Taką miniaturyzacje pcb ułatwia bardzo bliskie montowanie tranzystorów mocy, lecz uniemożliwia zastosowanie klasycznych podkładek izolacyjnych mikowych lub porcelanowych. Zamiast nich zastosowano odpowiedni samoprzylepny papier aramidowy.
Dzięki temu zdecydowanie ułatwiony jest montaż mechaniczny zmontowanej pcb do elementów chłodzenia.

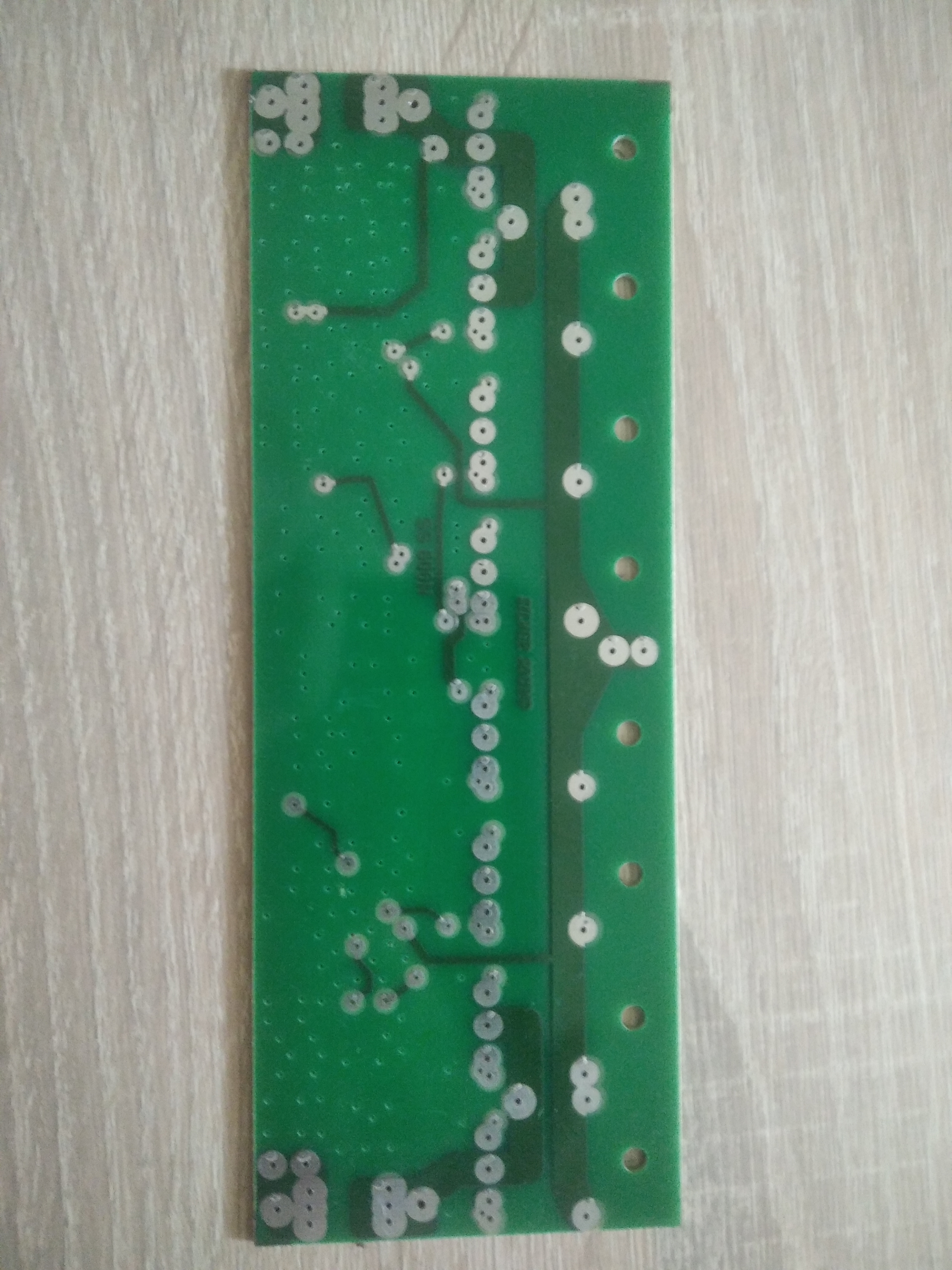

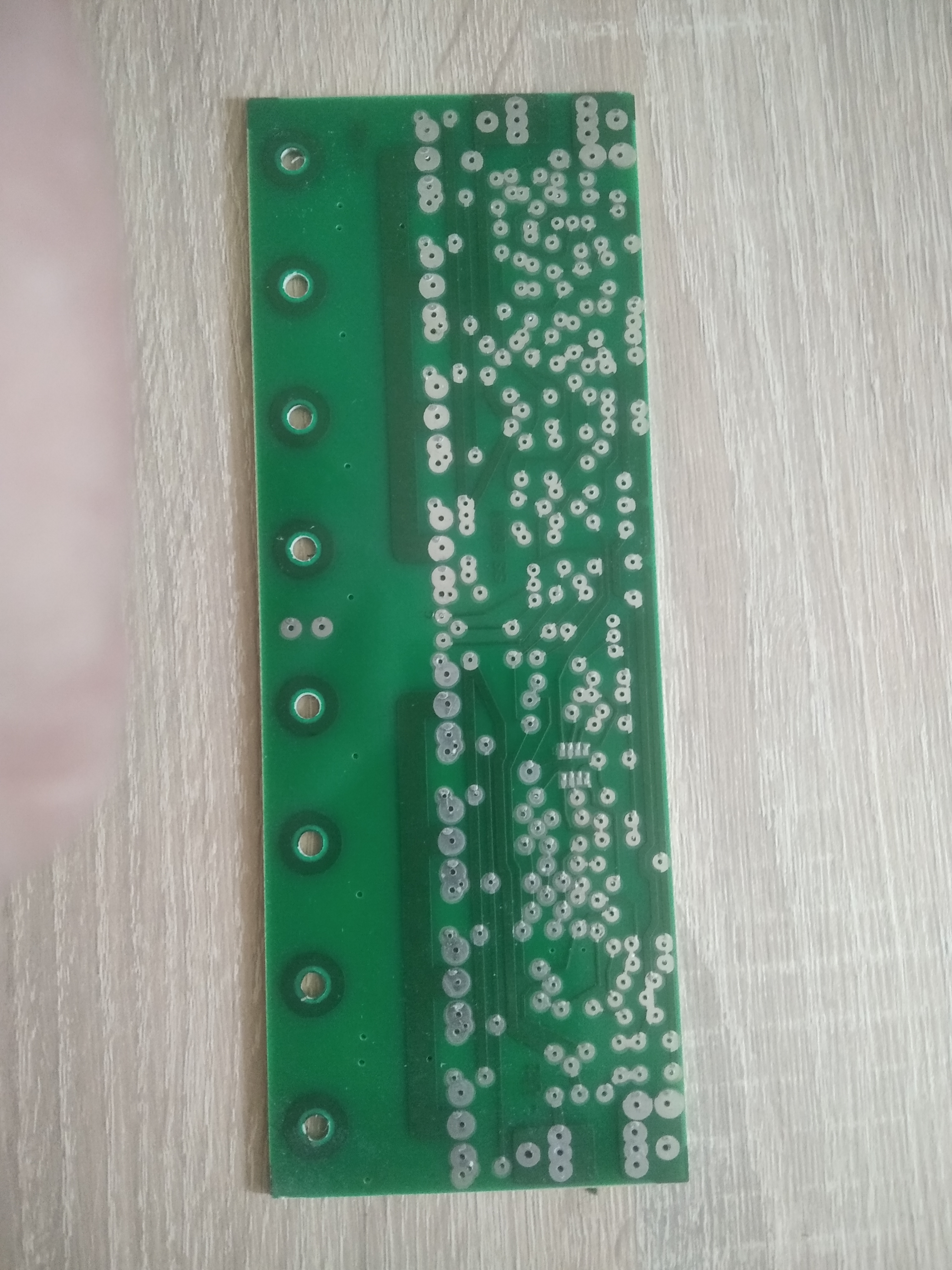

Wymiary pcb to 66mm x 180mm,
Moc max którą można pozyskać w zależności od tranzystorów w stopniu wzmacniacza prądu to 600 do 800W przy 4 omach dla stopni mocy z tranzystorami mosfet.
W przypadku zastosowania odpowiednich tranzystorów bipolarnych i podwujnego zasilacza moc ta może wzrosnąć do 800-1000W na 4 omach obciążenia. Oczywiste że musi być zastosowany dla takiej opcji odpowiedni radiator i dodatkowo wymuszone chłodzenie wentylatorem, oraz właściwa konstrukcja mechaniczna wnętrza obudowy wzmacniacza.

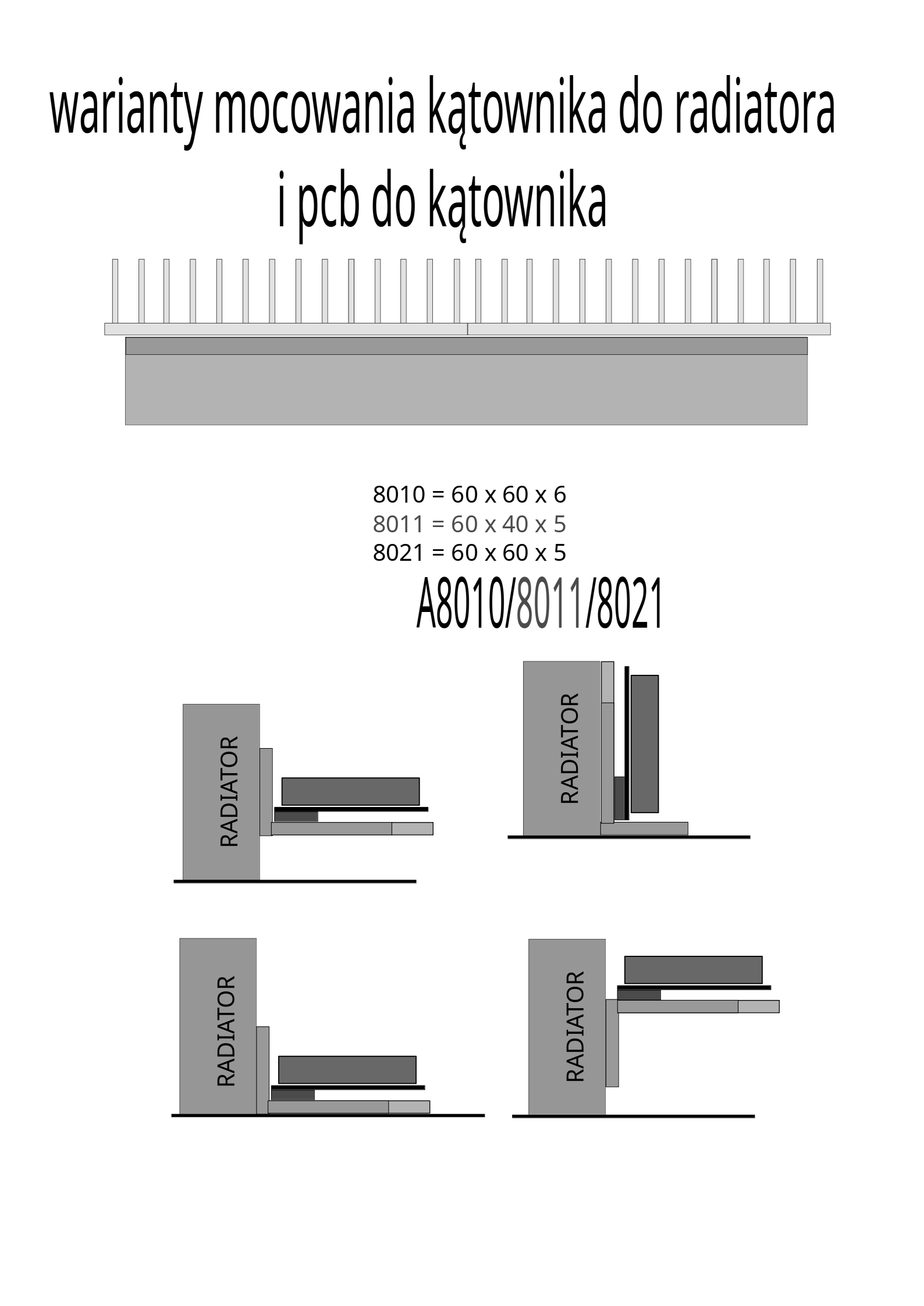

Rysuki pokazują poglądowo sposób montowania tranzystorów mocy do pcb i do elementu pośredniczącego - odpowiedni kątownik aluminiowy i jego rysunek z wariantami mocowania także gotowego bloku do spodniej płyty obudowy.
Konstrukcja ta jest sprawdzona i była stosowana w moich wyrobach, rozwiązania konstrukcji mechanicznej
także.

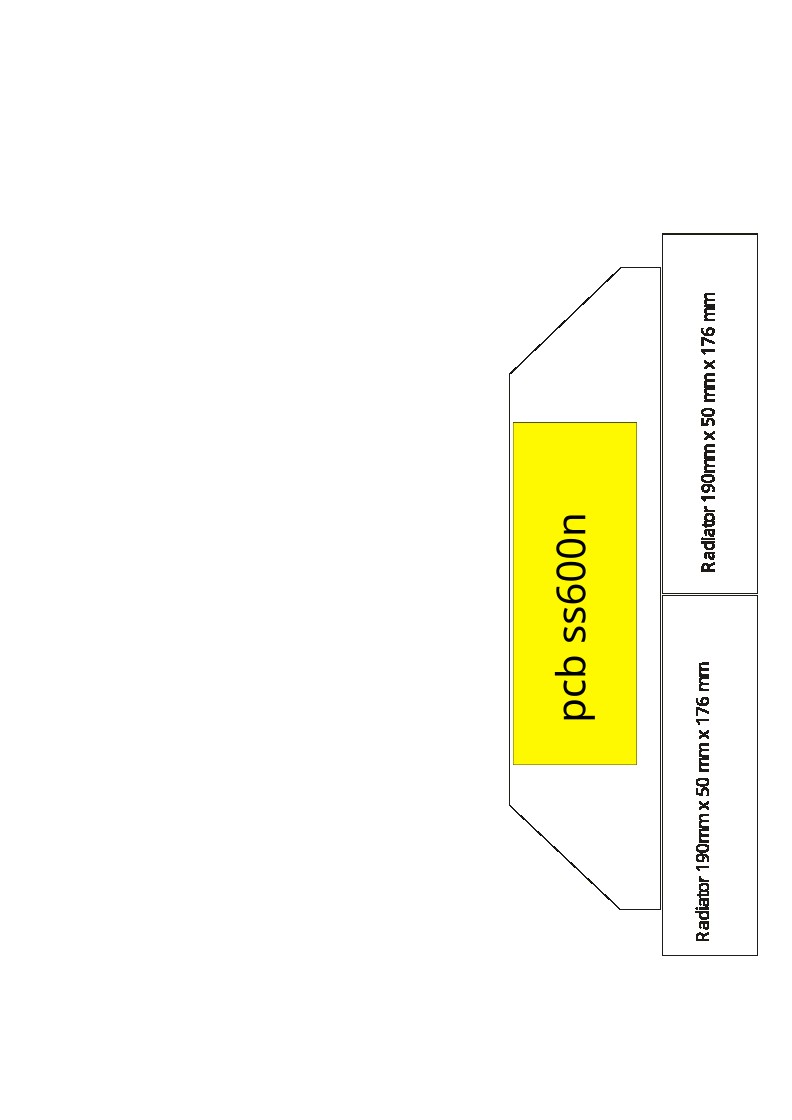

Przykład połączenia pcb na elemencie pośrednim/kątownik z radiatorami
Cena pcb ze schematem i plikiem pomocy = 25 zł, dostępne - 12 sztuk
