Do zasilania wystarczy tylko 2 napięcia z transformatora o mocy 300-400W o wartości 2x 24-30 V
Aby pozyskać 200-300W muszą być zastosowane tranzystorymocy w obudowie TOP3PN--2SC5200 itd..
Z tranzystorami w obudowie TOP 247 i zasilaniu 2 x 24V zmiennego z transformatora maksymalnie można pozyskać ok 150W, a 200W tylko z badzo solidnym radiatorem i chłodzeniem. Moce podawane są dla impedancji obciążenia 8 omów. Rozwiązanie to jest tańszą altrnatywą dla uzyskania tej mocy dla układu mostka.
Wzmacniacz ten projektowany był do aktywnej sekcji basu, ale przyzwoicie sprawdza się też jako napęd kolumn pełnopasmowych.

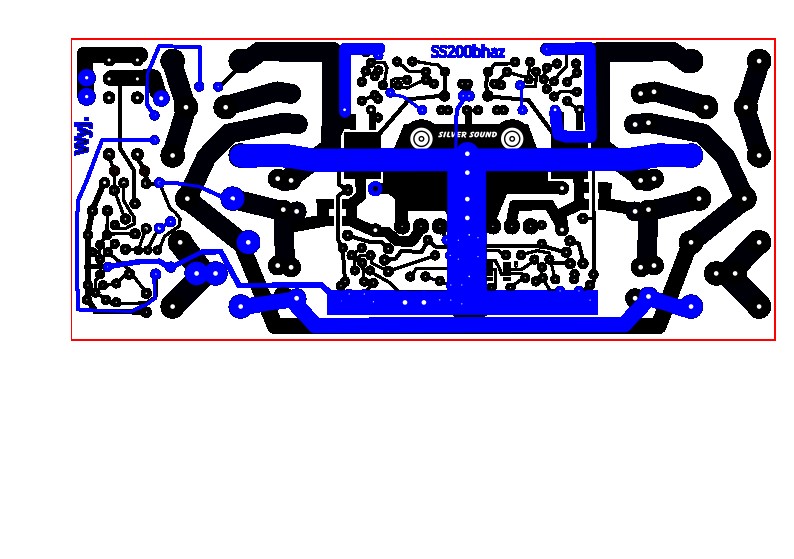

PCB dwustronne ; kolor niebieski = lewa strona pcb
PCB dwustronne ; kolor niebieski = lewa strona pcb
