Automatyka ma za zadanie podłączać głośniki z opuźnieniem, oraz przyspieszać ich odłączenie, a także odłączyć w przypadku pojawienia się na wyjściu stopnia mocy napięcia stałego. Automatyka może być sterowana napięciem przemiennym z transformatora za pomocą transoptora, lub wewnętrznie wykorzystując szybszy spadek wyższego napięcia po wyłączeniu w stosunku do napięcia niższego zasilania.
Przewidziano praktycznie wszystkie sposoby prowadzenia masy stąd możliwość podłączenia jej zarówno złączem 3-pinowym, jak też 5-pinowym.
Aby pozyskać 200-300W muszą być zastosowane tranzystorymocy w obudowie TOP3PN--2SC5200 itd..
Z tranzystorami w obudowie TOP 247 maksymalnie można pozyskać ok 150W, a 200W tylko z badzo solidnym radiatorem i chłodzeniem.
Wzmacniacz ten zaprojektowano z myślą o zasilaczu uniwersalnym z powielaczami napięcia przedstawionym poprzednio.

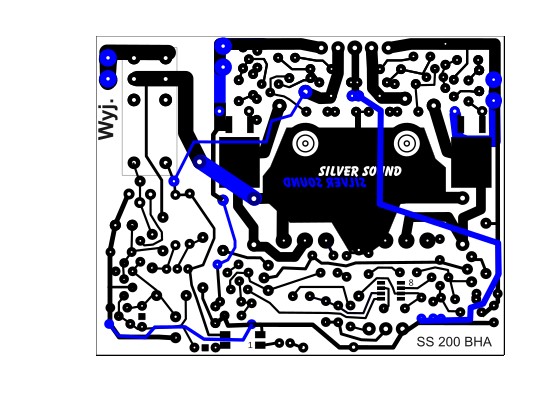

PCB dwustronne ; kolor niebieski = lewa strona pcb
