SS 100bN
Bardzo prosty w aplikacji, o wyjątkowo małych rozmiarach stopień mocy, do zastosowania w wielokanałowych wzmacniaczach mocy Bi-Amp, z tranzystorami bipolarnymi we wzmacniaczu prądu, z prądowym ujemnym sprzężeniem zwrotnym. Jest to zmodyfikowana wersja układu firmy BOSE ze wzmacniacza Akustomatic. Modyfikacja polega na zmianie konfiguracji usz z napięciowego na prądowe. Świetnie nadaje się jako zamiennik uszkodzonych stopni mocy zarówno wykonmanych z wykorzystaniem układów scalonych, jak też wykonanych na elementach dyskretnych. Miniaturyzacja możliwa jest z powodu zastosowania pcb dwustronnego i typowego dla moich konstrukcji mocowania tranzystorów mocy bezpośrednio do radiatora razem z pcb
Wymiary ;
Maksymalne napięcie zasilania = +/- 100V
Tranzystory mocy - obudowa TO 247 lub TO-3PL- 2sc5200/2sa1943
Moc max = 150 W, w zależności od napięć zasilania, zastosowanych tranzystorów mocy i radiatora ze sposobem chłodzenia.

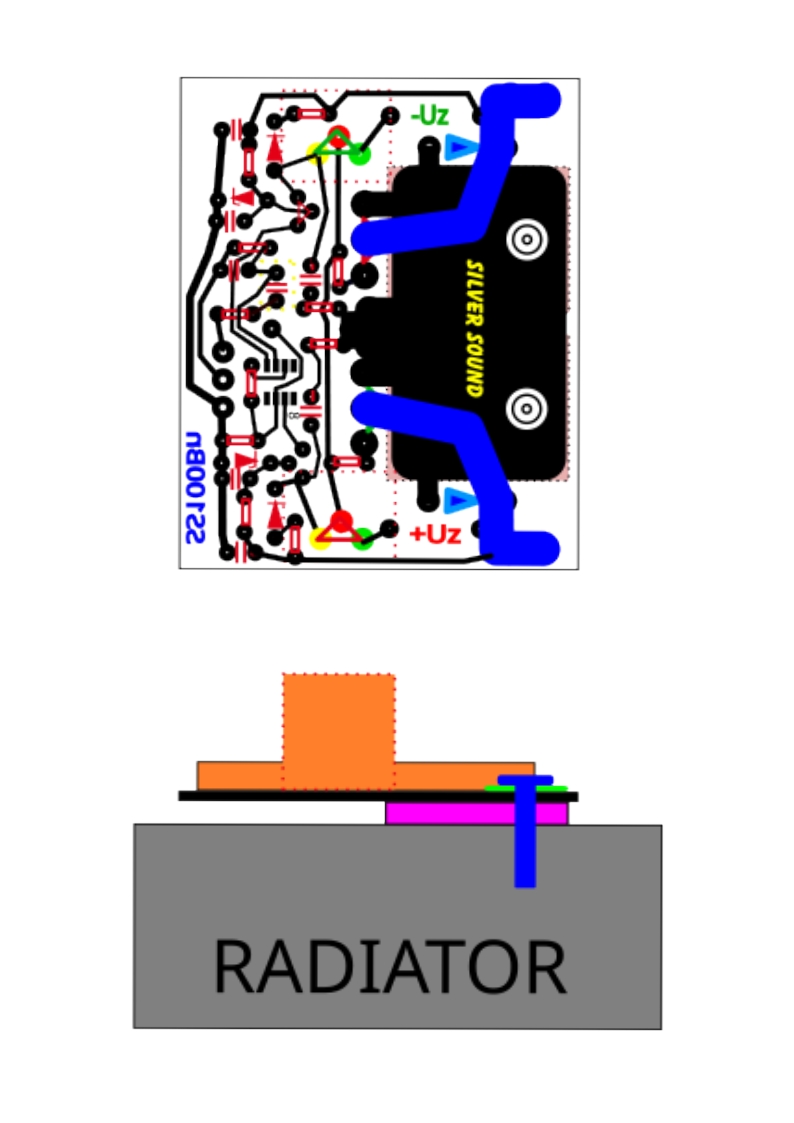

Rysunek pokazuje poglądowo sposób montowania tranzystorów mocy do pcb i do radiatora i rówmnoczerśnie link do pobrania plików w formacie wmf obu stron pcb
Kolor różowy - tranzystory mocy
kolor niebieski - śruba metryczna M3
kolor zielony - podkładka
kolor pomarańczowy -pozostałe elementy
