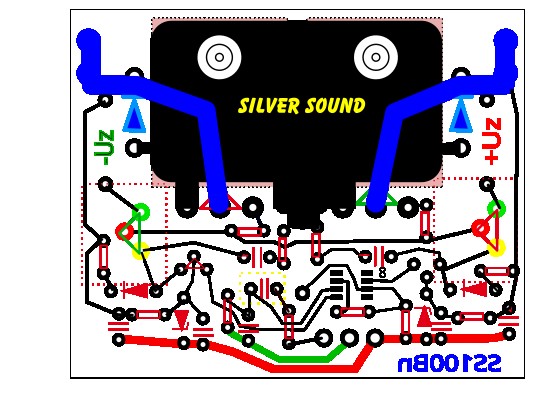

Kolorem czerwonym wyróżniłem mase wyjściową, a kolorem zielonym mase wejściową, kolor niebieski to ścieżki i napis po drugiej stronie pcb
Warto też projektując pcb zasilacza uwzględnić tzw. centralny punkt masy. Rozwiązanie to łatwo jest zaadoptować do zasilacza z kondensatorami posiadającymi zaciski. Można do nich zaprojektować pcb, lub gdy są przymocowywane do płyty nośnej obejmami.
Oto przykład tak zaprjektowanegopcb zasilacza
kolor niebieski tościeżki po drugiej stronie pcb, kolor czerwony to punkty podłączenia do masy centralnej

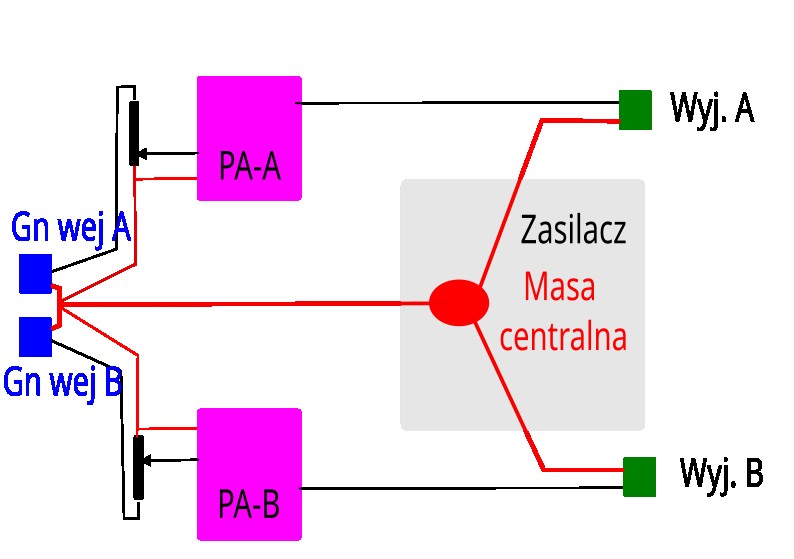

Tu jest przykład prowadzenia połączeń w przypadku pcb z dwoma masami;

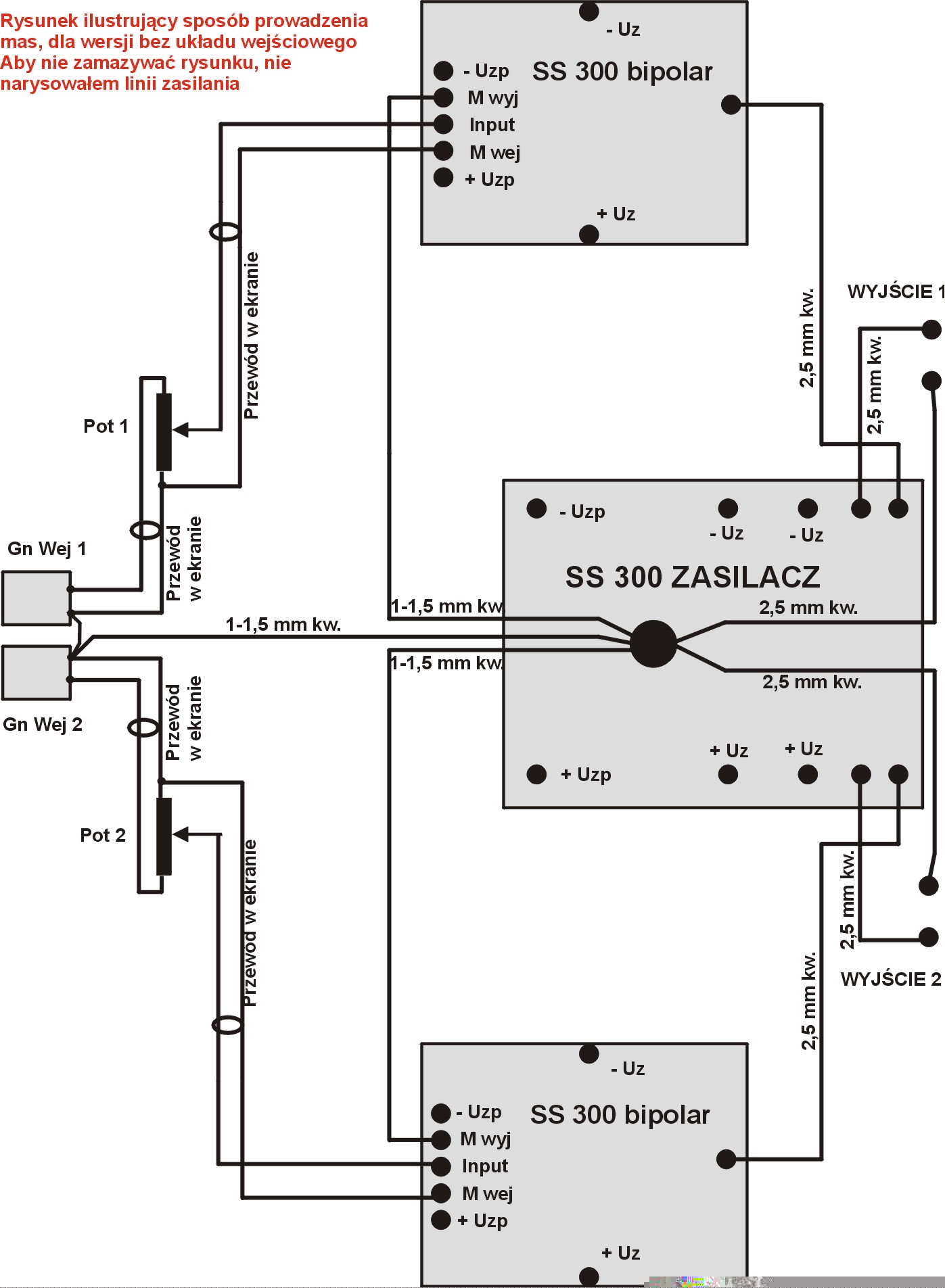

Niżej przedstawiam propozycje prowadzenia mas z pcb z jednym punktem podłączenia masy;
Należy jednak pamiętać że nie jest to pewne rozwiązanie dla wszystkich pcb stopni mocy, a jedynie baza do swoich własnych poszukiwań indywidualnie dla posiadanych pcb stopni mocy.
Połączenia od gniazd wejściowych do potencjometrów i od potencjometrów do pcb poprowadzić solidnym kablem ekranowanym.
