Propozycja usprawnienia posiadanego zasilacza
Modyfikacja taka pomoże podnieść moc wyjściową posiadanego wzmacniacza z tranzystorami bipolarnymi gdzie na pcb da się odseparować zasilanie wzmacniacza napięcia od zasilania wzmacniacza prądu od 15 do nawet 20% bez podnoszenia mocy strat na tranzystorach mocy, a nawet zmniejszeniu jej. takie rozwiązanie nie wymaga poprawiania chłodzenia. Zaznaczam, że takie przeróbki nie zawsze są możliwe , bo nie zawsze pcb stopnia mocy umożliwia bezproblemowe odseparowanie zasilania tych elementów toru wzmocnienia.

Ja przy opracowywaniu nowych pcb stopni mocy które z reguły umożliwiają zastosować dowolne tranzystory mocy we wzmocnieniu prądu, bo zasilanie tego typu najlepsze efekty pozwala osiągać przy tranzystorach mosfet na końcu.
 dla bipolarów potrzeba różnicy 5-8 v aby osiągnąć ten efekt, a dla mosfetów 10-15 v, czego nie da się pozyskać zaproponowaną poniżej metodą. wtedy trzeba to rozwiązać albo dodatkowymi uzwojeniami na transformatorze, albo zrobić to innymi metodami. Pobór prądu dla zasilacza napięcia nie przekracza kilku - kilkunastu miliwoltów, zatem jest znikomo mały w porównaniu z prądami płynącymi we wzmacniaczu prądu.
Modyfikacja istniejącego zasilacza dla wzmacniacza bipolarnego polega na dołożeniu 2 kondensatorów elektrolitycznych na wyższe napięcia robocze o pojemności 1000-3300 uf i zastosowaniu drugiego mostka prostowniczego podłączonego do tych samych wyprowadzeń z transformatora, co pozwala wykonać taką modyfikacje bez wymiany transformatora. Drugi dołożony prostownik zasila dodatkowe kondensatory, a oryginalny zasila kondensatory główne zasilacza. Przy pracy bez obciążenia i wysterowania sygnałem do wzmocnienia napięcia biegunów dodatnich i ujemnych na obu sekcjach kondensatorów są prawie takie same, lub nieco niższe na sekcji kondensatorów wzmacniacza prądu, a to zależy od prądu spoczynkowego. Wraz z wzrostem mocy oddawanej do głośników przez wzmacniacz spada napięcie na kondensatorach głównych, a na kondensatorach dodatkowych praktycznie nie ulega zmianie. W ten właśnie sposób dynamicznie w zależności od oddawanej mocy pojawia się różnica napięć zasilających wzmacniacz napięcia od wzmacniacza prądu. W rozwiązaniu podstawowym przed modyfikacją oba napięcia są takie same co uniemożliwia pełne wysterowanie tranzystorów mocy i generuje zbędne straty oddawane  ciepłem przez tranzystory mocy na radiatory.
Aby uzmysłowić cyframi jakie są różnice obu sposobów zasilania wykonam pewną symulacje teoretyczną.
Aby całkowicie wysterować tranzystory mocy potrzeba dla przykładu o 5 v wyższe napięcie na wzmacniaczu napięciowym, jeśli oba napięcia są jednakowe na tranzystorach mocy cały czas przy osiąganiu pełnej amplitudy odkłada się te 5v. jeśli prąd płynący przez tranzystory mocy wynosi 20A, to łatwo wyliczyć 5 x 20, że jest to 100W... i tyle można odzyskać, oczywiście teoretycznie, i zwiększyć moc oddawaną przez wzmacniacz. to wyliczenie tyczy układu bipolarnego . jeszcze większe korzyści można pozyskać takim podwójnym zasilaniem w przypadku tranzystorów mosfet, bo one potrzebują 12-15 v napięcia sterującego między bramką a drenem pozwalającego uzyskać pełne wysterowanie. Zatem w wielkim uproszczeniu licząc analogicznie z poprzednim przykładem będzie to; 12v x 20A = 240 W!!! 20A to prąd płynący przez stopień mocy 600-800W przy 4 omach... zatem można takim zasilaniem przy tej samej ilości radiatora, tranzystorów mocy i tym samym transformatorze oddać więcej /ok 30% do głośników i podnieść sprawność takiego stopnia mocy o kilka procent. Jeśli zmienimy sposób obciążenia zasilacza na asynchroniczny,i skorzystamy z zalet umownej klasy H, co omówiłem w innych felietonach, to efektywność końcową tak skonstruowanego wzmacniacza można podnieść o ok 45-50 procent, uzyskując 70-80 procent i nadal jest to klasa AB.

Poniżej jest uproszczony echemat takiejmodyfikacji dla wzmacniaczy 'bipolarnych'





+Up/ - Up to zasilacz wzmacniacza napięcia.

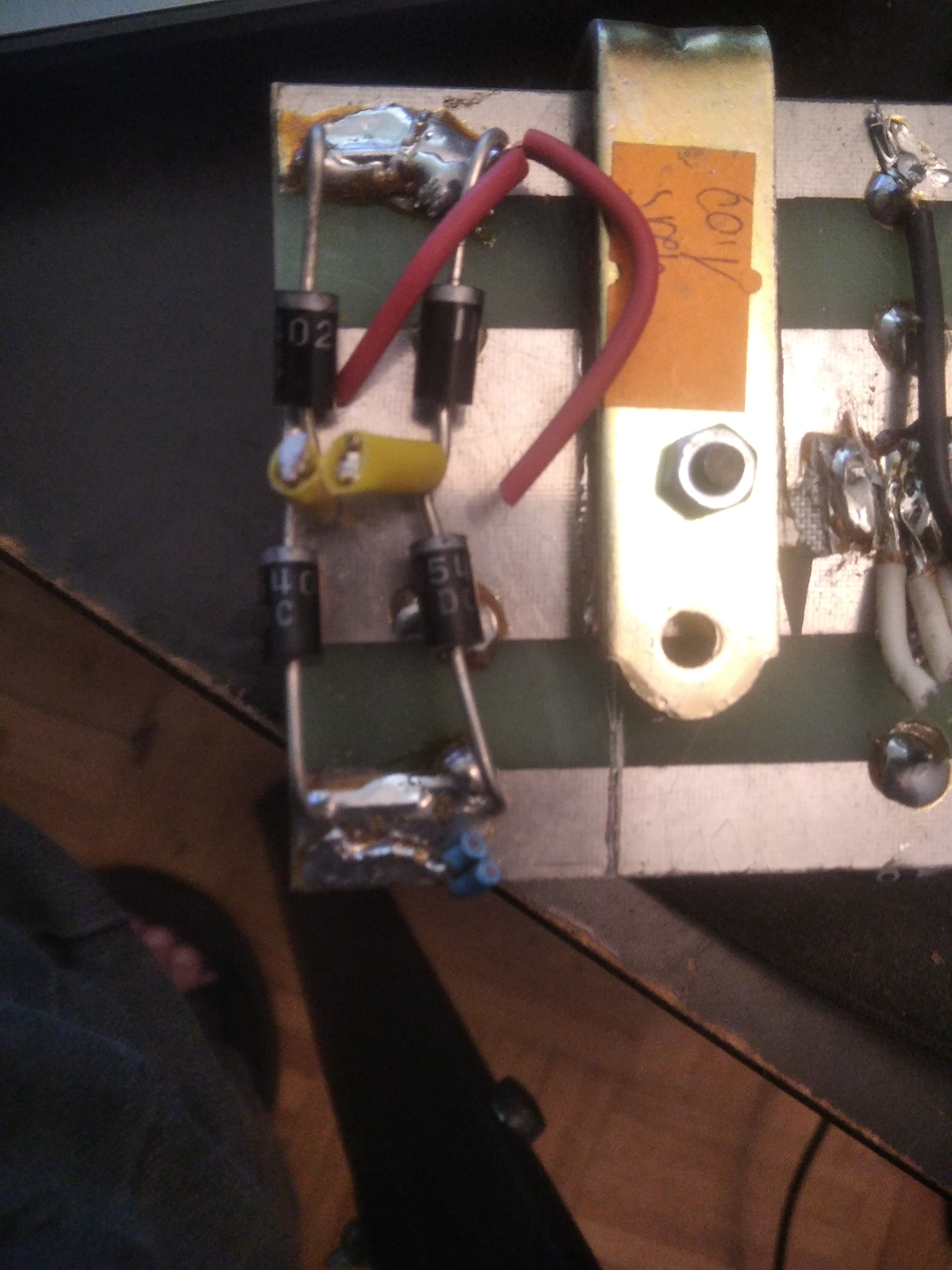

Poniżej jest foto takiej przeróbki dla tranzystorów bipolarnych



Dla układu z mosfetami we wzmacniaczu prądu te rozwiązanie jest mało przydatne ze względu na zbyt małe różnice napięć pomocniczych.
 Aby dokonać taką przeróbke zasilacza należałoby wymienić transformator z dodatkowymi uzwojeniami, lub wstawić dodatkowy mały transformator z odpowiednimi napięciami, lub zastosować małe odpowiednie zasilacze impulsowe, co raczej odpada...
Moim zdaniem doskonale tutaj sprawdzi się bardzo stary patent, czyli powielacz napięcia z wykorzystaniem 2 szt diod. to działa tylko w przypadku napięć przemiennych, zatem zasilacz transformatorowy spełnia to obwarowanie.

 Poniżej jest uproszczny schemat zasilacza wielonapięciowego dla stopni mocy MOSFET, wykorzystującego istniejące elementy zasilania we wzmacniaczu i wspomiane wyżej powielacze napięcia.
