Niekonwencjonalne modyfikacje zasilaczy do wzmacniaczy elektroakustycznych
1. Zasilacz do klasy H lub G
Zasilacz taki musi mieć po dwa napięcia dodatnie i ujemne,
a dysponujemy odpowiedniej mocy transformatorem, lecz z dwoma
uzwojeniami wtórnymi, czyli nieodpowiedni, choć pozwala na
pozyskanie po jednym napięciu dodatnim i ujemnym które były by
potrzene, jako te z niższym potencjałem.
Zaprojektowałem i sprawdziłem taki układ. Ma niestety ograniczenia. Nie
nadaje się do mocy powyżej 200-300W iimpedancji obciążenia nie
mniejszej niż 8 omów. Wykorzystałem prosty tzw diodowy podwajacz
napięcia, który jest zasilany prądem nieprzemiennym pulsującym
który występuje za mostkiem gretza o częstotliwości pulsowania 2
x 50 hz, czyli 100 razy/pulsów. Separacje od napięcia stałego na
kondensatorach niższego napięcia zapewniają diody D1/D2. Rezystory
R1/R2 mają za zadanie ograniczenie prądu udarowego przy ładowaniu dużej
pojemności kondensatorów C5/C6, gdyż to w nich magazynowana jest
energia wyższych potencjałow dodatniego i ujemnego napięcia zasilania
stopnia mocy w klasie H. Inne ograniczenie tego rozwiązania to fakt że
wyższe napięcia nie są dwa razy wyższe od tych niższych, a większe o ok
50-65% od napięć niższych, i zależą od zmian oddawanej mocy do
obciążenia. Wklasie H i G dodatkowe wyższe napięcią są wykorzystywane
gdy na wyjściu wymana jest amplituda sygnału wyższa niż pierwsze niższe
napięcia, czyli nie ciągle a wyrywkowo i kondenstory zasilaczy
pomocniczych nie są rozładowywane całkowicie a tylko częściowo zatem
nie ma konieczności doładowywania ich tak dużym prądem jak w momencie
startu układu. Częstotliwość doładowań wynosi 100 razy na sekunde,
zatem dość dużo aby zapewnić stabilną prace wzmacniacza z dużymi
obciążeniami do f= 100Hz, czyli predysponuje to zastosowanie takiej
modyfikacji dla sekcji basowej lub wysokotonowej.
Rozwiązanie to może nie sprawdzić się w aktywnych podziałach jako
zasilanie sekcji średniotonowej w zastosowaniach profesjonalnych.

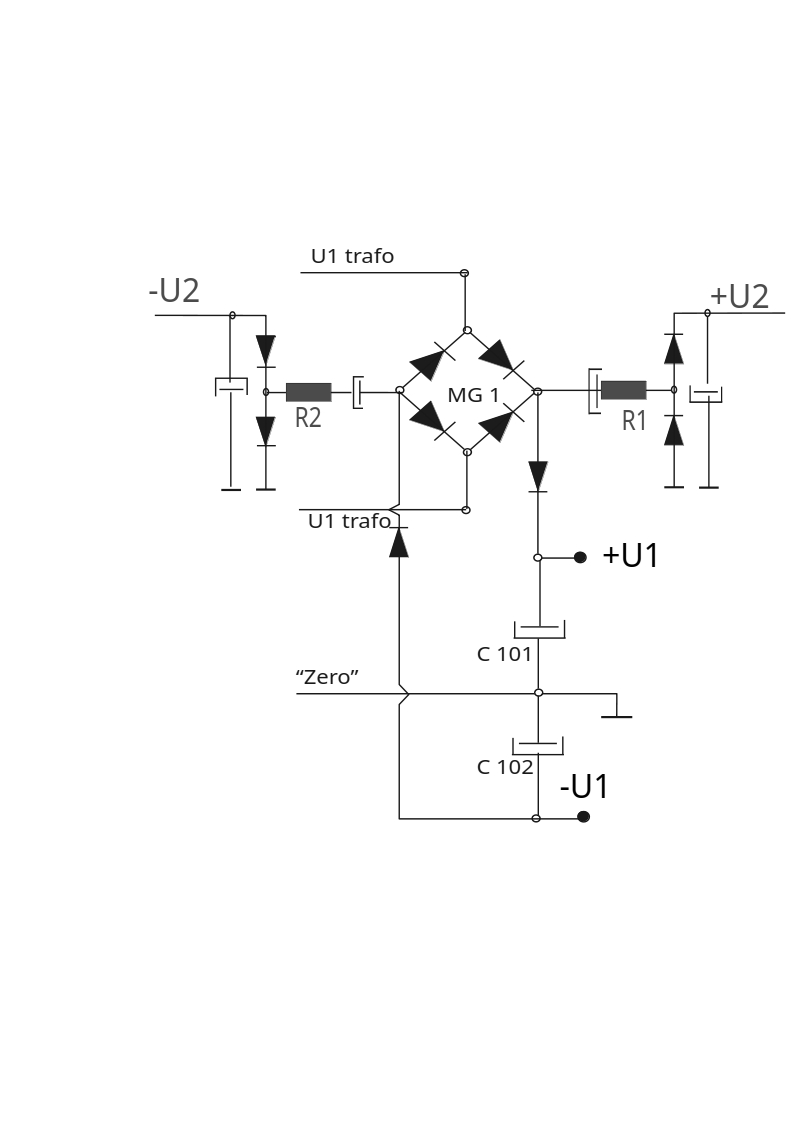

Poniżej uproszczony schemat takiej modyfikacji;

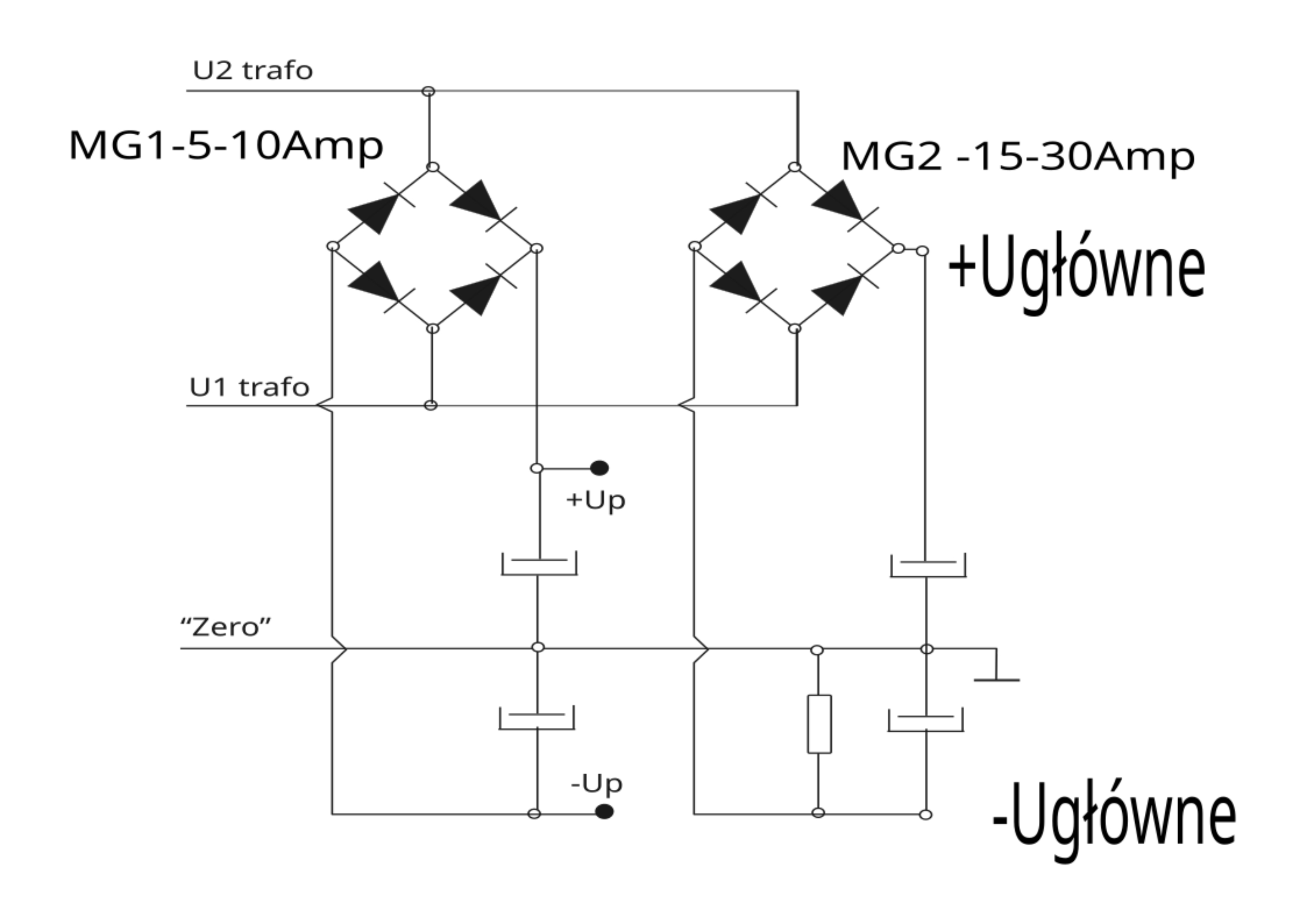

Poniżej przedstawiam schemat modyfikacji do 2 napięciowego zasilania stopnia mocy bipolarnago

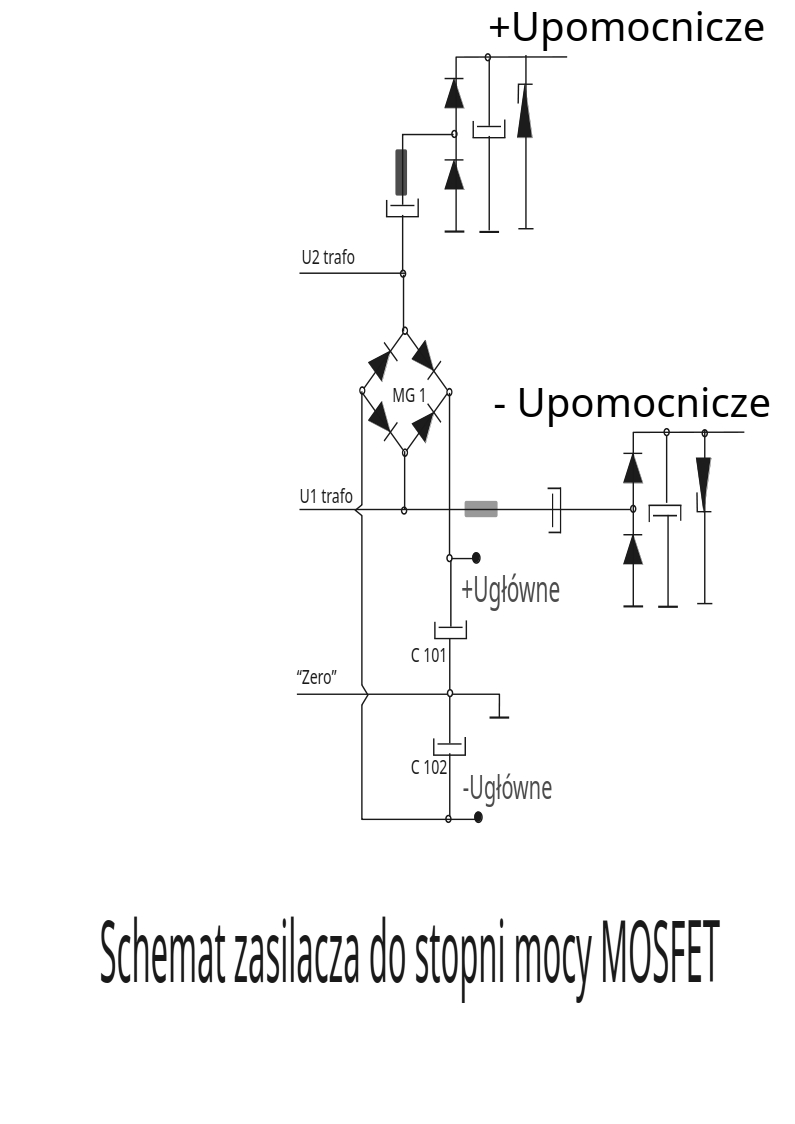

A tu przedstawiam schemat modyfikacji dla 2-napięciowego stopnia mocy mosfet

Wszystkie te układy mogą być pożyteczne przy projektowaniu nowych
urządzeń a także do stosunkowo tanich adaptacji do urządzeń już
posiadanych.
-
