: pusta Klasa G na schemacie przy pobieżnej ocenie przypomina klasę h. Też ma po dwa zasilania dodatnie i ujemne. Różnica tkwi w roli tranzystorów włączonych szeregowo między wyższym/niższym potencjałem zasilania, a biegunami o niższych wartościach bo tutaj nie pracują jako przełączniki, a liniowo pracują w konfiguracji wtórników źródłowych. Dzięki temu że dodatkowe tranzystory pracują liniowo zmieniając napięcia w zasilaniu wzmacniacza prądu wyeliminowano ewentualność pojawiania się zniekształceń skrośnych w momencie przełączania napięć zasilania jak to jest w klasie h.

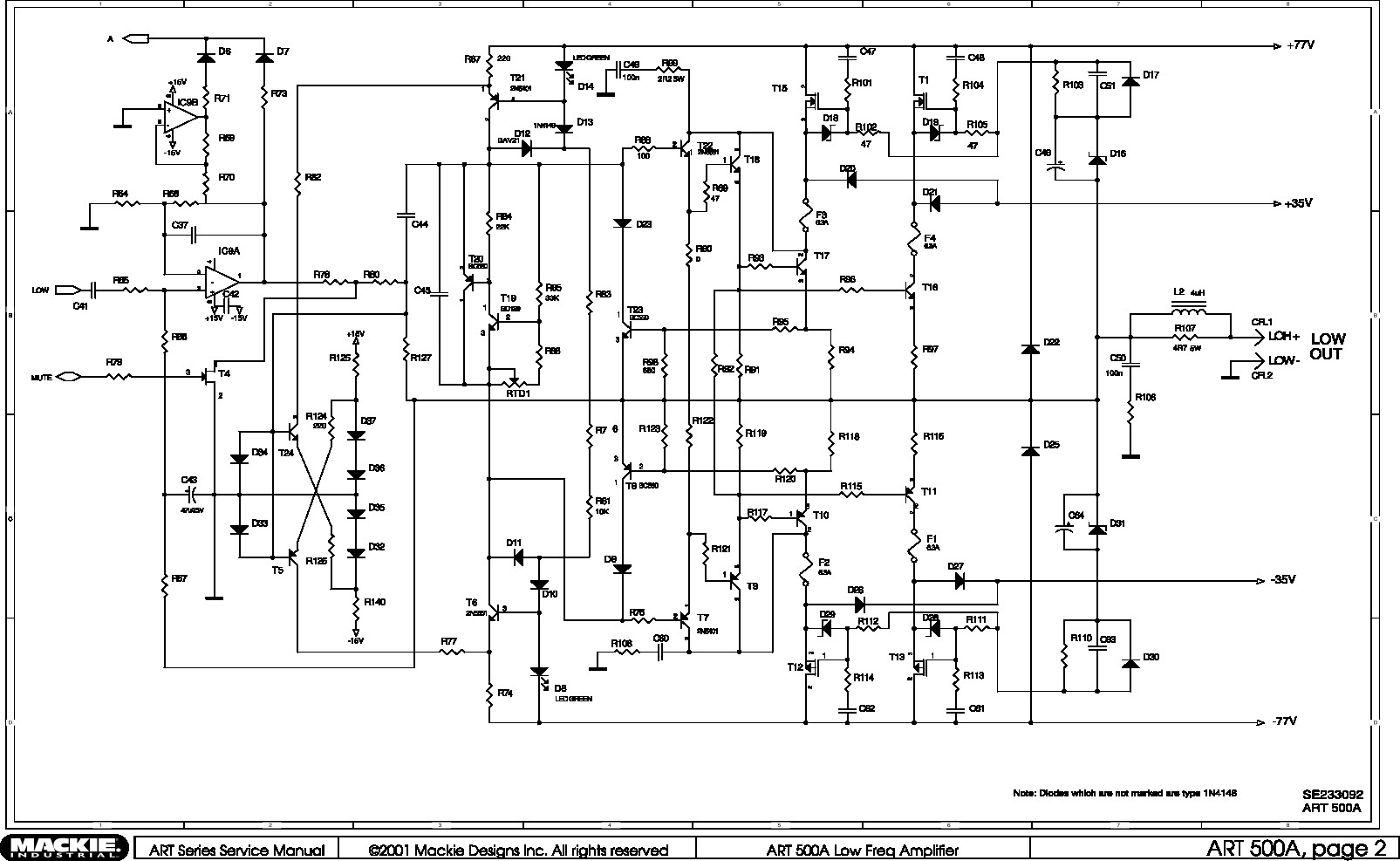

Oto schemat takigo stopnia mocy używanego przez firmy MACKIE i RCF art500a

Opis zasady działania

Dodatkowy szeregowy wzmacniacz w gaęzi dodatniego napięcia zasilania stanowią tranzystory t1 i t15, a w gałęzi ujemnej tranzystory t12 i t13. Gdy napięcie na wyjściu wzmacniacza zacznie się zbliżać do watrości 1 dodatniego napięcia zasilania energia nagromadzona w kondensatorze c46 poprzez rezystory r102 i r105 zacznie sterować tranzystory t1 i t15,pozwalając sygnałowi wyjściowemu osiągnąc pułap 2 dodatniego napięcia zasilającvego Analogicznie dzieje się w gałęzi napięć ujemnych, gzie magazynem energii jest kondensator c 64. Rezysory r110 i r103 ładują kondensatory c46 i c64. Diody d20 i d21 / oraz d26 i d27 zapobiegaają zwarciom.
