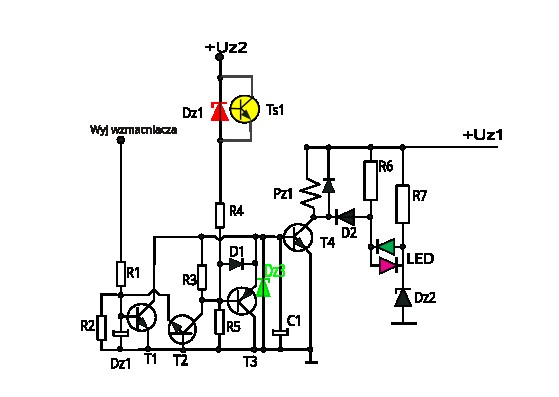

Przedstawiam układ automatyki do zastosowania we wzmacniaczach
mocy z zasilaniem transformatorowym. Jest to nieco zmodyfikowana wersja
takiego układu przedstawionego w książce pana A. Witorta pt;
wzmacniacze elektroakustyczne. Układ ten spełnia rolę układu
opuźnionego podłączania głośników, oraz ich przyśpieszonego
odłączenia w przypadku wyłączenia zasilania, lub pojawienia się
napięcia stałego na wyjściu stopnia mocy.Moja modyfikacja to dioda d1,d2,
oraz elementy;Dz3, r1 r4, r6 i r7 które tworzą mostek sterujący
dwukolorową diode sygnalizującą stan urządzenia;LED to jest, czy
przekaźnik wykonawczy podłącza głośnik czy nie, oraz diode zenera Dz1,
zamiennie z Ts, czyli tranzystorem odbiorczym transoptora, Po włączeniu
zasilania przez rezystor r1/Dz lub tranzystor Ts, ładuje się
kondensator C1. Po naładowaniu wysterowany jest tranzystor T4,
który przechdzi w stan przewodzenia i zasila cewkę przekaźnika
Pz, a styki wykonawcze podłączają głośniki. Po przejściu w stan
przewodzenia tranzystora T4, zaczyna też płynąć prąd przez rezystor r7
i diode LED koloru zielonego symbolizując gotowość do pracy. w
przypadku braku przepływu prądu przez tranzystor T4, zmienia się
kierunek przepływu prądu i zaczyna dioda LED świecić na czerwono w
obwodzie;+Uz1/LED/ Dz2 do masy, sygnalizując odłączenie
głośników. Tak samo układ reaguje gdy na wyjściu stopnia mocy
pojawi się napięcie stałe. Gdy stopień mocy pracuje prawidłowo,
składowa zmienna zamykana jest do masy kondensatorem C 2. Na pcb
montujemy albo diode zenera albo transoptor. Gdy montujemy transoptor,
wartość r1 zmieniamy na ok 22k. Zamiast bipolarnego T4 można zastosować
tranzystor mosfet, ale wtedy montujemy diode zenera Dz3= 12-15V. Układ jest
stosowany w moich stopniach mocy od wielu lat. Wersja z transoptorem
dedykowana jest dla układów z pojedyńczymi napięciami zasilania
stopni mocy.
-
